干密封式美国标准管螺纹胶管接头接头

干密封式美国标准管螺纹

一. 标准:ANSI B1.20.3 干密封式美国标准管螺纹接头

1. 干密封式管螺纹主要用于冷却器、船舶、汽车及飞机的燃油和润滑油管路接头、加油放油塞、毒等。

2. 干密封式管螺纹的特点是控制牙顶和牙底的削平量，以***牙顶牙底外金属和金属的接触首先发生或与侧面接触同时发生。牙顶和牙底的接触可以防止螺纹渗漏，并***在不使用润滑剂和密封填料的情况下形成密封紧密连接。

3. 干密封式内管螺纹可以是圆柱形的，也可以是圆锥形的。而干密封式外管螺纹仅有圆锥形一种。所有干密封式管螺纹均为右螺纹。

胶管接头的特点接头

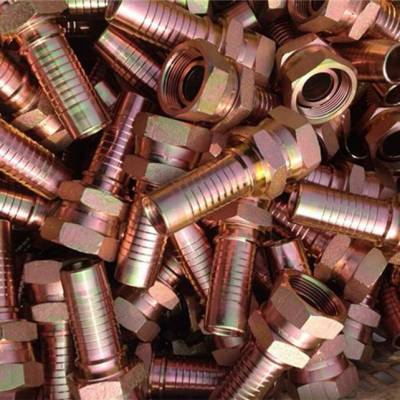

产品特点：全扣压式高压胶管接头接头采用纳米材料，选用正规厂家优质钢材，是在原国家有关标准的基础上，参照德、美、日等国的标准及结构，结合市场上常用的各类连接、密封形式精心设计制作；该胶管总成具有优良的耐油、耐臭氧、耐老化性能及较高的脉冲性能；管件产品具有结构简单，快速接头，使用方便，互换性好，江苏接头，性能可靠等特点，是液压传动技术中不可缺少的管路连接元件。另可提供非标接头、硬管接头、软管接头、快速接头等满足GB，软管接头，***，DIN等标准的各种形式的高品质产品；兼营护帽、护簧及液压密封件等产品。

60°圆锥管螺纹(GB/T 12716-91)

1. 该螺纹等效于美国***ANSI B1.20.1中NPT螺纹部分。只有圆锥内螺纹和圆锥外螺纹一种连接形式。

2. 60°圆锥管螺纹与55°圆锥管螺纹的相同点:

2.1. 螺纹本身具有密封性。

2.2. 圆锥角:1:16

2.3. 通过控制基面距离(基准长度)来控制直径尺寸。

2.4. 允许在螺纹副内加入密封物。

3. 60°圆锥管螺纹与55°圆锥管螺纹的不同点:表4

项目 60°圆锥管螺纹 55°圆锥管螺纹

标记 NPT 3/8 Rc 3/8、Rp3/8、R3/8

牙型角 60° 55°

牙距不同 表5 表2

公差要求 高 低

用途 汽车、飞机、机床中管路连接 水、煤气等低压管路系统

4. 代号NPT即旧标准代号Z:

标记:NPT 3/8、NPT 3/8-LH，其中LH表示左旋。

三通接头-江苏接头-嘉森科技定制(查看)由嘉森科技股份有限公司提供。嘉森科技股份有限公司（）为客户提供“高压胶管,金属软管,金属补偿器,橡胶制品”等业务，公司拥有“嘉森科技”等品牌。专注于金属线、管、板制造设备等行业，在河北 衡水 有较高知名度。欢迎来电垂询，联系人：王经理。
